高性能輸出PWM 控制開關
產品描述
WS7203是一款低成本，高性能，高集成度輸出的PWM功率開關控制芯片,可應用于非隔離型的降壓系統。
WS7203內部集成500V高壓MOSFET，可以滿足高壓沖擊的需求。WS7203可以在全電壓范圍內獲得高精度3.3V輸出，主要應用于智能照明輔助供電，MCU供電等。
WS7203內部集成了具有頻率抖動功能的振蕩器，簡化了系統的EMI設計。WS7203內置了獨特的待機控制方式，自動調節峰值電流以達到降低待機功耗的目的。
WS7203產品具備完善的過載保護、VDD欠壓保護、輸出短路保護、過溫保護以及逐周期過流保護等功能。
主要特點
支持Buck 應用方案
支持3.3V 高精度輸出
超低輸出電壓紋波<30mV，適合MCU 供電
待機功耗小于50mW
內部集成500V 高壓MOSFET 與高壓?jiǎn)?dòng)電路
內建軟啟動功能
具有頻率抖動功能的內置振蕩器
超低的系統BOM 成本
齊全內部保護功能
- 過載保護
- 過溫保護
- 逐周期過流保護
- VDD欠壓保護

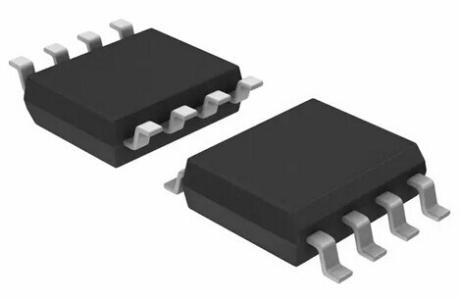

封裝形式SOP7
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS7203_CN_A0 | 659KB |
